近日母狗 拳交，我校材料学院马越教练在AEM和AFM上发表废旧锂离子电板正极回收和斥地关相连头进展，掂量职责和后果先容如下：
职责1：左右本征结构特征达成高倍率富镍阴极的升级再生
论文畅通：https://doi.org/10.1002/aenm.202402918
接头配景
为了缓解原材料供应链上令东谈主担忧的环境压力和电板处置的二次稠浊，退役锂离子电板的可握续回收转造成为一项大势所趋的垂危任务。诚然废旧阴极的火法冶金和湿法回收表率较为流行，但这些表率挥霍多半的能源/劳能源，处贤慧商繁琐，因此尚未竖立闭环回收计策。富镍层状氧化物阴极的再生旅途试图幸免晶体结构的破碎或电极组分的重组，但要处分包括锂耗费、Li+/Ni2+混排、微裂纹和名义杂质岩盐相在内的悉数结构/界面问题仍然是一个弘大的挑战，更不必说斥地再生富镍阴极的升值特质了。
后果简介
基于上述接头配景，该职责提倡了一种陋劣、双功能的废旧富镍阴极升级再生的表率以晋升其倍八成能。具体而言，该计策合理地左右降解氧化物中的Li空位，使La扩散势垒最小化，扩大了层状结构的晶格间距；此外阳离子导电包覆涂层LiLaO2进一步抑制了界面酸腐蚀和结构向岩盐相退化。透射口头X射线衍射追踪了再生阴极在充放电经过中的可逆晶格呼吸，标明这是一个连气儿的、能源学促进的固溶窜改经过，悉数的微裂纹齐得到了竖立。因此，拼装好的再生阴极R-NCM811-1.5La@LLO/Gr软包电板（1.4 Ah）在500次轮回中达到91.0%的容量保握率，能量密度为277 Wh kg-1以及电板级的输出功率1030Wh kg-1。该著述以“Upcycling of High-Rate Ni-Rich Cathodes through Intrinsic Structural Features” 为题发表在海外知名期刊Advanced Energy Materials (IF=24.4)上。本文第一作家为材料学院纳米能源材料接头中心硕士接头生张雅鑫，通信作家为马越教练，第一通信单元为西北工业大学。
接头亮点
一、左右结构空位促进La掺杂：升级再生经过中合理左右氧化物晶格中的Li空位来裁减La掺杂剂的扩散能垒。
二、动态相变监测：通过LiLaO2修饰激活界面能源学。改性阴极的充电经过发达出无相异质性的固溶窜改，（003）和（101）衍射峰的呈现连气儿偏移。
三、软包电板模子的极点功率密度：致密XRD图谱理会，再生的R-NCM811-1.5La@LLO在层间距扩大的情况下，很好地规复了层状结构，保证了拼装后的1.4 Ah软包电板模子的极点功率输出（1030Wh kg-1）。
图文导读

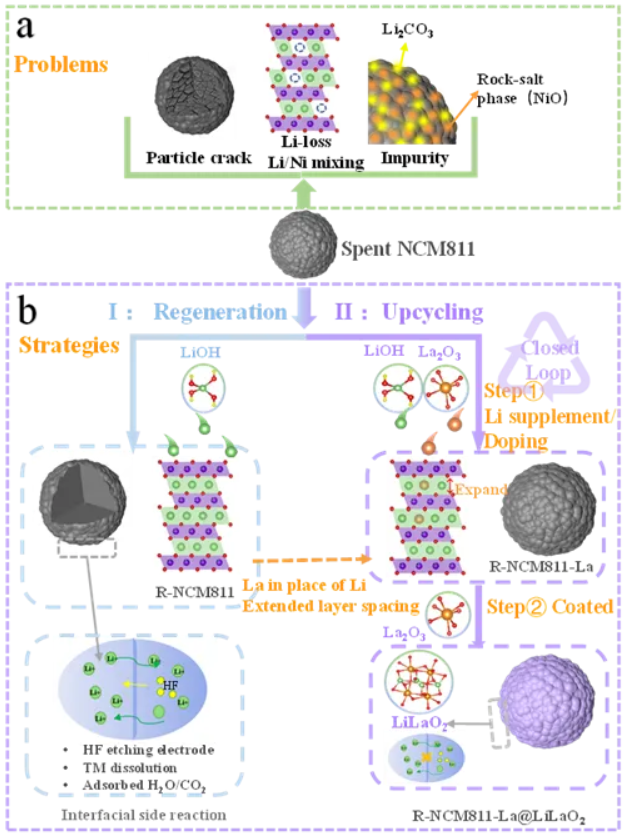

图1.(a)废旧富镍层状阴极的固有劣势；(b)老例煅烧再生和升级再生存策经过中的结构/界面演化。

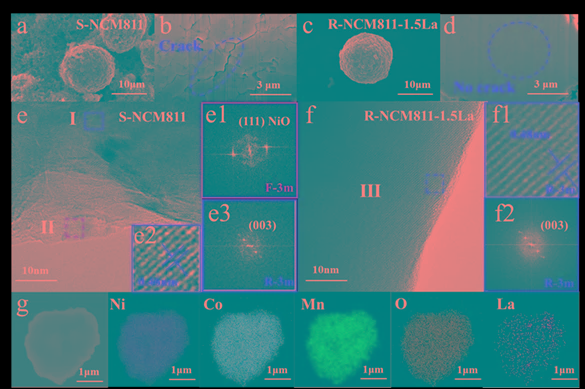

图2.(a)S-NCM811的SEM图像和(b)S-NCM811的横截面FIB-SEM图像;(c)R-NCM811-1.5La的SEM图像和(d)R-NCM811-1.5La的横截面FIB-SEM图像; (e)S-NCM811和(f) R-NCM811-1.5La粒子的代表旯旮的HR-TEM图像。图1e中的插入图为Ⅰ和Ⅱ区域的HR-TEM和FFT图像，用红色(e1和e2)和橙色矩形(e3)标志;图1f中的插图理会了Ⅲ区域的HR-TEM和FFT图像，用红色矩形(f1和f2)表示；(g)R-NCM811-1.5La的HAADF-TEM图和EDS图谱。
日本鬼父第二季

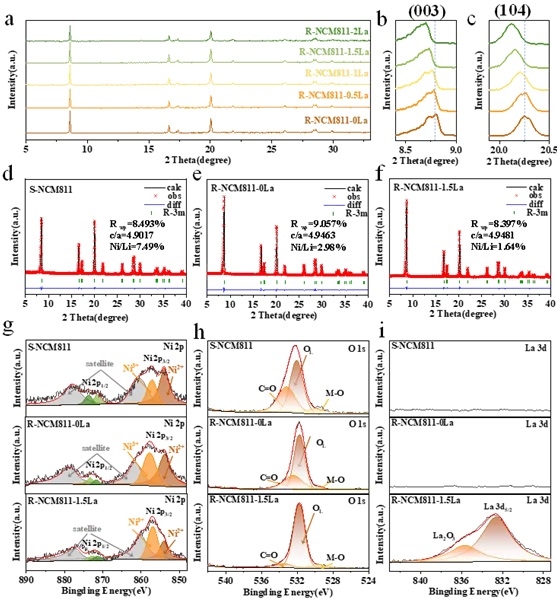

图3.(a) R-NCM811-0La、R-NCM811-0.5La、R-NCM811-1La、R-NCM811-1.5La和R-NCM811-2La样品的XRD谱图；(b， c) R-NCM811-0La、R-NCM811-0.5La、R-NCM811-1La、R-NCM811-1.5La和R-NCM811-2La样品的(003)和(104)衍射峰放大图；(d， e， f) S-NCM811、R-NCM811-0La和R-NCM811-1.5La样品XRD数据的Rietveld细化；(g) S-NCM811、R-NCM811-0La和R-NCM811-1.5La样品的Ni 2p XPS图谱比较；(h) S-NCM811、R-NCM811-0La和R-NCM811-1.5La样品O 1s XPS图谱比较；(i) S-NCM811、R-NCM811-0La和R-NCM811-1.5La样品的La 3d XPS图谱比较。
图4. (a)S-NCM811的界面阻抗结构和带有LLO离子导电涂层的R-NCM811-1.5La的阳离子迁徙；(b)R-NCM811-1.5La@LLO样品颗粒旯旮的HR-TEM图像。插图是图4b中I和Ⅱ区域的HR-TEM和FFT图像，用橙色（b1和b2）和红色矩形（b3和b4）标志。(c)R-NCM811-1.5La@LLO的HAADF-TEM图像与Ni、Co、Mn、O和La的EDS图像；(d)S-NCM811、R-NCM811-1.5La和R-NCM811-1.5La@LLO样品的运转充放电弧线;(e)S-NCM811、R-NCM811-1.5La和R-NCM811-1.5La@LLO在1C时2.8-4.3 V电压界限内的轮回性能；（f）S-NCM811、R-NCM811-1.5La和R-NCM811-1.5La@LLO的倍八成能(g)S-NCM811、R-NCM811-1.5La和R-NCM811-1.5La@LLO的EIS弧线和等效电路;（h）S-NCM811、R-NCM811-1.5La和R-NCM811-1.5La@LLO的GITT弧线和Li+的化学扩散系。

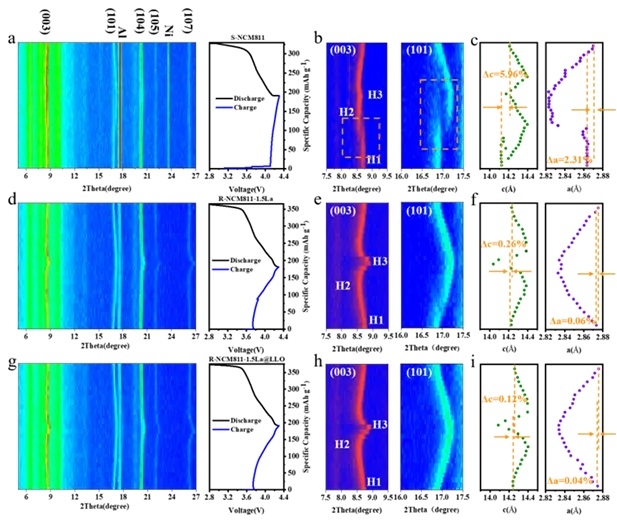

图5.轮回经过中阴极演化的动态相位追踪。(a)S-NCM811、(d)R-NCM811-1.5La和(g)R-NCM811-1.5La@LLO样品在第1个轮回中的原位XRD图谱和相应的恒流充放电弧线。(b)S-NCM811、(e)R-NCM811-1.5La和（h）R-NCM811-1.5La@LLO样品在7.5°-9.5°和16°-17.5°界限内的放大衍射图。（b）S-NCM811、（d）R-NCM811-1.5La和(f)R-NCM811-1.5La@LLO样品在第1次轮回时代c和a的晶格参数变化。
小结
这项职责提倡了一种陋劣、双功能的废旧富镍阴极升级再生表率，用于超高功率电板的原型筹算。该计策合理地左右了废旧氧化物内的Li空位，裁减了La掺杂剂的扩散势垒，扩大了晶格间距;同期，阳离子导电的LiLaO2涂层有用地抑制了界面酸腐蚀和层状结构向岩盐结构的相变。透射口头X射线衍射分析标明，规复的NCM具有可逆的晶格呼吸，并解雇连气儿的，能源学增强的固溶窜改经过。R-NCM811-1.5La@LLO/Gr袋状电板(1.4 Ah)在0.5C下轮回500次容量保握率为91.0%，能量密度为277Wh kg-1以及电板级输出功率1030Wh kg-1。商酌到加工陋劣性、自饱胀响应、通用适用性和最终产物升值的多重上风，这种升级再生存策关于退役富镍电极的可握续、闭环利器具有弘大的后劲。
职责2：通过路易斯酸性气体处理调控富锂正极的多标准雄厚性
论文畅通：https://doi.org/10.1002/adfm.202406947
接头配景
跟着电动汽车和无东谈主机（UAV）应用对高能量密度电板的需求增大，左右多电荷氧化还原化学和推广电压窗口进行电极口头探索大势所趋。在繁密阴极中，富锂锰层状氧化物（LLO）照旧成为高能量密度锂离子电板（LIB）筹算最有出路的材料接受之一。富锂层状氧化物（LLOs）正极因为晶格氧的氧氧化还原响应而取得了稀零的可逆容量，关联词，该正极在高能量密度的电板中的本色应用面对着一系列的防碍，举例首次活化经过中的氧耗费、轮回辅导的结构退化以及界面杂质防碍的Li+扩散。尤其在高温下，这些问题变得愈加赫然。
后果简介
马越课题组提倡左右路易斯酸气体对富锂锰层状氧化物进行多标准改性计策，从而以增强电极的轮回永恒性和高温耐受性。通过气相处理在LLO电极上构建了一个连气儿畅达的锂离子传输旅途，与未经处理的电极比较，Li+扩散率晋升了五倍。值得预防的是，改性LLOs正极在55 ℃的高温下，自放电率裁减了71.4%，在动态恒电流轮回时代，晶格缩小（Δc/a）减少了16%。通过在袋装电板模子中将锂箔与改性LLO正极配对，制备了0.2 Ah的软包电板，其能量密度/功率密度达到了429.8 Wh kg-1/773.7 W kg-1。该著述以“Regulating the Multiscale Stability of Li-Rich Cathode through Lewis Acid Gas Treatment ”为题发表在海外知名期刊Advanced Functional Materials（IF=18.5）上。本文第一作家为材料学院纳米能源材料接头中心硕士接头生刘昱瑶。
图文导读

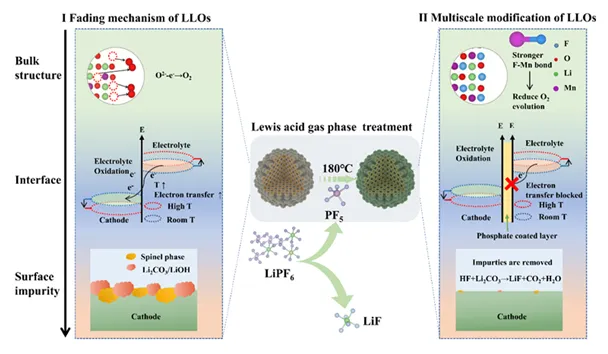

图1.通过路易斯酸性气体处理LLO正极的多标准改性的表示图。（I）LLO正极跨标准的调谢机理，包括晶格氧开释、界面副响应以及由于名义碱/碳酸盐杂质引起的离子传输受阻（II）LLO正极的多标准修饰，包括体相晶格掺杂、抑制O2开释以及界面杂质去除。

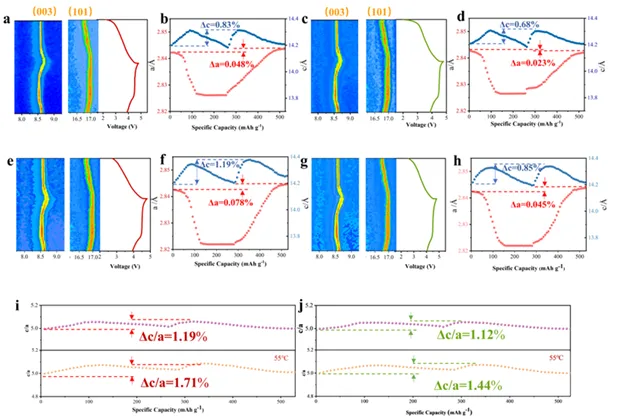

图2.轮回时的动态相位追踪。(a)在25 ℃下，LLOPF-0样品在第一个轮回时代的XRD谱图和(b)晶格参数变化。(c)25℃下LLOPF-1第1轮回时的原位XRD图谱等高线图和(d)晶格参数变化。(e)LLOPF-0样品在55℃下等一次轮回时的原位XRD图谱和(f)晶格参数变化。(g) 55℃时LLOPF-1的原位XRD图谱等高线图和h)晶格参数变化。(i)LLOPF-0和(j)LLOPF-1在25和55℃时的c/a变化。
小结
这项职责通过气相处理计策，达成了富锂锰氧化物正极的多标准改性。该经过触及F-掺杂以增强体晶格，界面磷酸盐涂层以能源学抑制O2开释以及去革职义杂质。通过陋劣的处理，晋升了锂离子的传输速度，并增强了正极的轮回雄厚性和耐高温性能，所拼装的软包电板有较高的能量密度/功率密度。这种路易斯酸气体的处理计策为多标准雄厚LLO正极以偏激他类型的层状氧化物正极的改性提供了一条可行的决议，为高能量密度、宽温度界限电板器件的本色应用筹算提供了念念路，具有潜在的科学价值和工程真理。
通信作家简介：
马越，西北工业大学材料学院教练，入选陕西省杰青、百东谈主运筹帷幄、陕西省科技新星等。主握了多项国度当然科学基金、陕西省要点名目、海外融合疏通名目，比年来在Advanced Materials、EES、Advanced Energy Materials、ACS Nano、Energy Storage Materials、Nano Energy等刊物上发表论文100余篇。接头标的主要包含化学电源要道材料的可铁心备及界面改性表率，原位/在线相变表征时候，以及表界面响应的演化机制分析等。
（ 笔墨：马越；审核：禹亮）母狗 拳交
